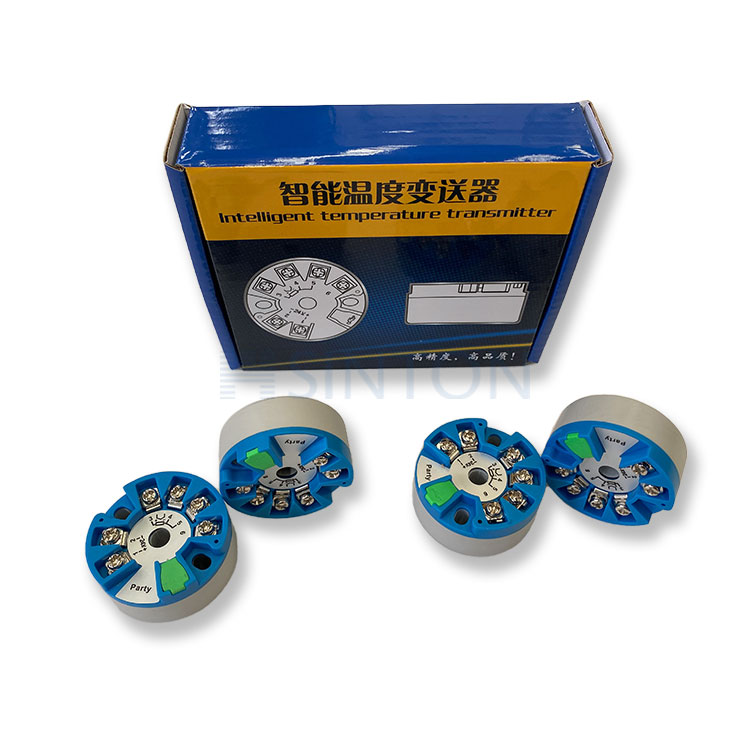

Hovedstrukturen til Resistance Temperaturdetection Transmitter inkluderer grensesnittkompatibilitet, målekrets, digital/analog konvertering, kommunikasjonsgrensesnitt, skallmateriale osv. Motstandstemperaturfølende sendere har vanligvis grensesnitt som er kompatible med ulike typer temperatursensorer, for eksempel platina motstandstemperatur sensorer (RTD), termoelementer osv. Den er utstyrt med en dedikert målekrets inni for å lese sensorsignaler og utføre signalbehandling. Disse kretsene inkluderer vanligvis forsterkere, filtre, kompensasjonskretser osv. for å sikre stabiliteten og nøyaktigheten til målesignalet. Motstandstemperaturfølende sendere er vanligvis utstyrt med en digital eller analog omformer for å konvertere det analoge signalet generert av sensoren til et digitalt signal for digitalisering eller kommunikasjon med et digitalt kontrollsystem. For å kommunisere med eksterne kontrollsystemer eller overvåkingssystemer, har motstandstemperaturfølende transmittere vanligvis et standard kommunikasjonsgrensesnitt. Dekselet er vanligvis laget av metall eller ingeniørplast og har god korrosjonsmotstand og anti-interferensevne for å beskytte den interne kretsen mot det ytre miljøet.
Produktparameter
Produktparametere
Inndata | |
Inngangssignal | Motstandstemperaturdetektor (RTD), termoelement (TC) |
Kuldekryss kompensasjon temperatur omfang | -20~60℃ |
Kompensasjonspresisjon | ±1℃ |
Produksjon | |
Utgangssignal | 4...20mA (to-leder) |
Belastningsmotstand | RL≤(Ue-12)/0,021 |
Utgangsstrøm for øvre og nedre grenseoverløpsalarm | IL=3,8mA, IH=21mA |
Strømforsyning | |
Forsyningsspenning | 12...40VDC |
Andre parametere | |
Temperaturavvik | ≤0,02 %FS/℃ |
Responstid | Nå til 90 % av sluttverdien i 1 sekunder |
Brukt miljøtemperatur | -40~80℃ |
Lagringstemperatur | -40~100℃ |
Installasjonsområde | Montering av toppkassett |
Inndatatype og overføringspresisjon
Type | Måleområde | Minimum måleområde | Konverteringsnøyaktighet |
Pt100 | -200~850 ℃ | 20 ℃ | ±0,1 % område eller ±0,2 ℃ |
Cu50 | -50~150 ℃ | 20 ℃ | ±0,1 % område eller ±0,2 ℃ |
B | 400~1800 ℃ | 500 ℃ | ±0,1 % område eller ±1,5 ℃ |
E | -100~1000℃ | 50 ℃ | ±0,1 % område eller ±0,5 ℃ |
J | -100~1200℃ | 50 ℃ | ±0,1 % område eller ±0,5 ℃ |
K | -180~1372℃ | 50 ℃ | ±0,1 % område eller ±0,5 ℃ |
N | -180~1300 ℃ | 50 ℃ | ±0,1 % område eller ±0,5 ℃ |
R | -50~1768 ℃ | 500 ℃ | ±0,1 % område eller ±1,5 ℃ |
S | -50~1768 ℃ | 500 ℃ | ±0,1 % område eller ±1,5 ℃ |
T | -200~400 ℃ | 50 ℃ | ±0,1 % område eller ±0,5℃ |
PRODUKTKATEGORI
Forsendelse
gir kundene kvalitet og sikker transport.
