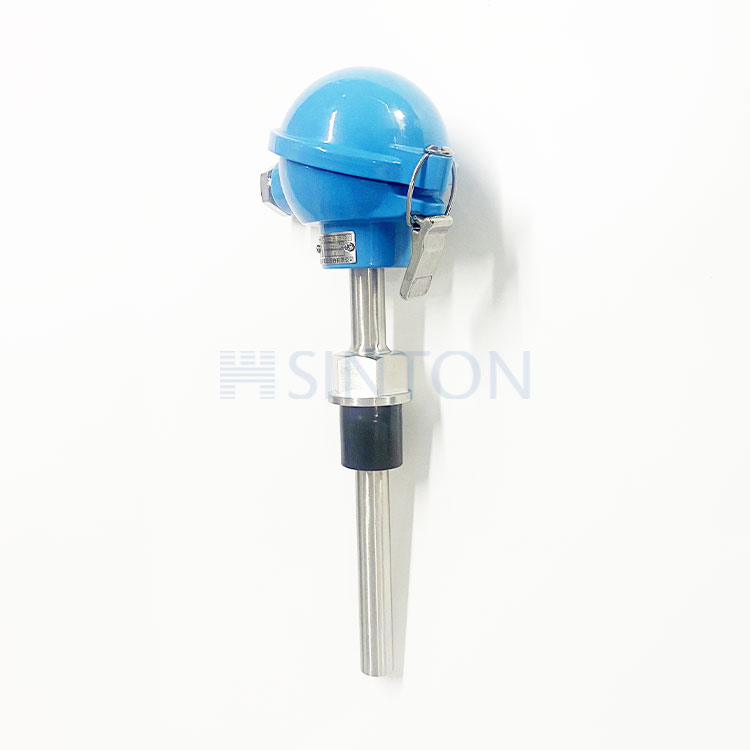

Pt100 lagertemperatursensor

pt100 lagertemperatursensor bruker platina motstandstemperatursensor som sensorelement. PT100 er en ofte brukt temperatursensor hvis motstand endres med temperaturen og har gode lineære egenskaper og stabilitet. Arbeidsprosessen er som følger.
Grunnprinsipp: PT100-sensoren bruker motstanden til platinametall til å endre seg med temperaturen for å måle temperaturen. Motstanden til platina øker med temperaturen. Denne endringen er ikke-lineær og samsvarer med internasjonale standarder.
Temperatur-motstandsforhold: Driften av PT100-sensoren er basert på forholdet mellom dens temperatur og motstand. I henhold til Ohms lov, når strømmen flyter gjennom PT100-sensoren, endres motstandsverdien med endringen av temperaturen.
Målekrets: PT100-sensoren er vanligvis koblet til en målekrets. Målekretsen tilfører en konstant strøm gjennom PT100-sensoren. Målekretsen oppdager endringen i motstanden til sensoren ved å måle spenningen.
Motstand-temperaturkonvertering: Målekretsen konverterer motstandsverdien til PT100-sensoren til tilsvarende temperaturverdi. En oppslagstabell, lineær interpolasjon eller matematisk formel brukes vanligvis for å oppnå konvertering av motstand til temperatur.
Utgangssignal: Den konverterte temperaturverdien brukes som utgangssignal til sensoren, vanligvis i form av et analogt spenningssignal eller et digitalt signal for bruk av et kontrollsystem eller display.
