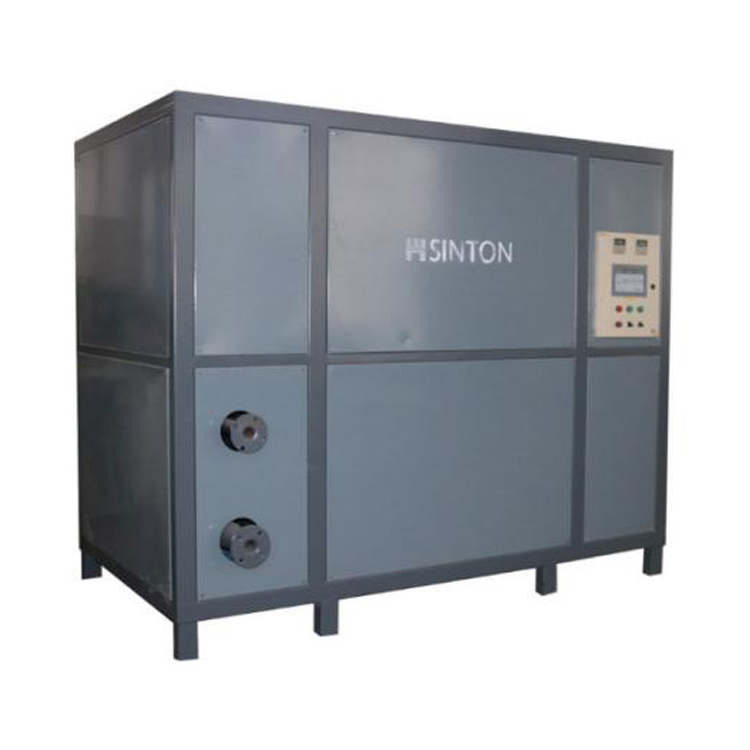

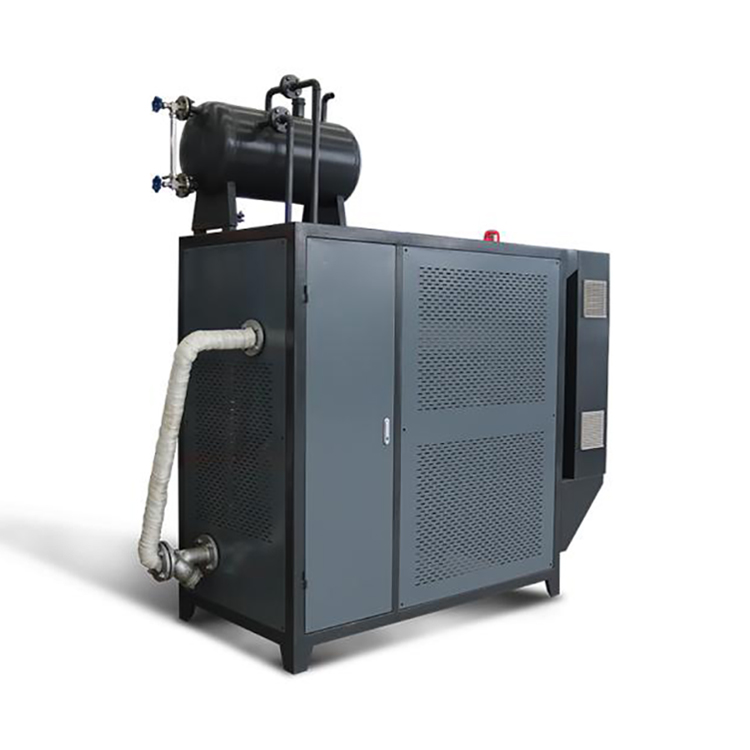

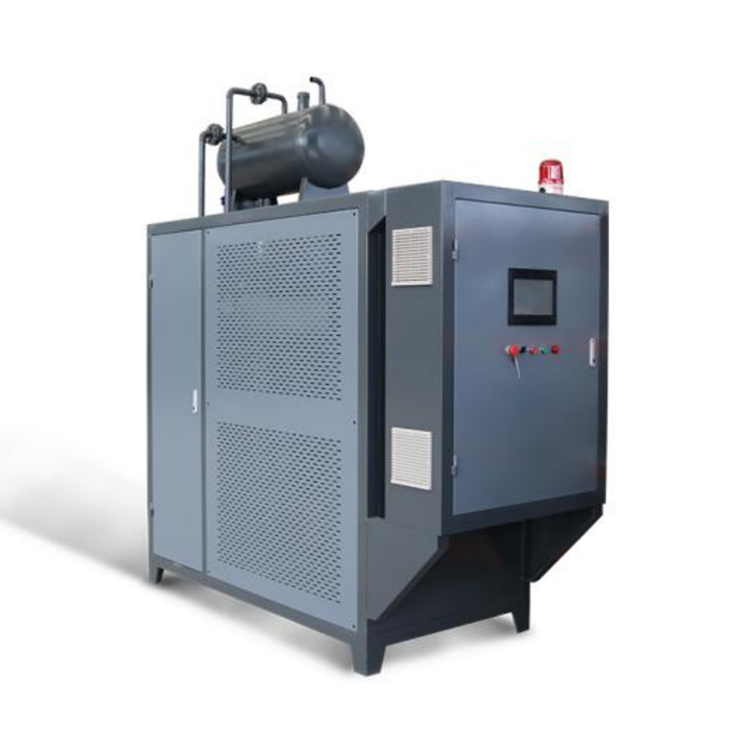

Elektromagnetisk varmeledende oljevarmer

Arbeidsprinsipp

Prinsippet for elektromagnetisk induksjonsoppvarming er at vekselstrømmen som genereres av induksjonsvarmestrømforsyningen genererer et vekslende magnetfelt gjennom sensoren (dvs. spolen), og den magnetiske ledende gjenstanden plasseres i den for å kutte den vekslende magnetiske feltlinjen, og genererer derved en vekselstrøm (dvs. virvelstrøm) inne i objektet. Virvelstrømmen får atomene inne i objektet til å bevege seg uregelmessig i høy hastighet, og atomene kolliderer og gni mot hverandre for å produsere varmeenergi, som har effekten av å varme opp gjenstander. Det vil si ved å konvertere elektrisk energi til magnetisk energi, oppvarmet stållegeme induserer magnetisk energi og genererer varme.

Fordeler med elektromagnetisk oppvarming:

1. Den kan raskt varmes opp. Elektromagnetiske bølger kan generere indusert strøm i objektet, noe som forårsaker at varme genereres direkte inne i objektet. Energien utnyttes mye og oppvarmingshastigheten er høy;

2. Temperaturen kan justeres nøyaktig. Elektromagnetisk oppvarming kan nøyaktig kontrollere varmeeffekten. Sammenlignet med tradisjonelle oppvarmingsmetoder er temperaturjusteringen mer fleksibel;

3. Høy sikkerhet, fordi elektromagnetisk oppvarming genererer indusert strøm og ikke krever flamme eller åpen flamme, så det er ingen risiko for åpen flammeeksplosjon;

4. Det kan redusere energiforbruket. Elektromagnetisk oppvarming genererer kun varme til gjenstandene som skal varmes opp. Det er ikke noe varmetap i tradisjonelle oppvarmingsmetoder, så det er mer energibesparende.

5.Sikker og pålitelig: olje-elektrisitetsseparasjon, ingen koksakkumulering og ingen lekkasje forbedrer sikkerheten ved bruk i stor grad. Mykstart med lav spenning reduserer skaden av strømstøt og unngår skade på utstyr på grunn av spenningssvingninger. Frekvenskonverteringseffekten utgangsdelen kan automatisk justere størrelsen på strømmen i henhold til spenningssvingninger for å sikre konstant effekt og vil ikke bli skadet på grunn av utilstrekkelig elektrisk bæring på grunn av økningen i spenning og strøm.Varmen samler seg inne i varmelegemet, og overflatetemperaturen til elektromagnetisk spole er litt høyere enn innendørstemperaturen, som trygt kan berøres og har god isolasjon uten høy temperaturbeskyttelse.

6. Høyeffektiv og energisparende: høyfrekvent elektromagnetisk induksjonsoppvarming, gjennom elektromagnetisk induksjon virker direkte på vanntanken, noe som får vanntanken til å varme opp, reduserer prosessen med ledning gjennom mediet, mindre varmetap, høy termisk effektivitet, øyeblikkelig oppvarming, ikke behov for varmelagringskapasitet, øyeblikkelig termisk effektivitet kan være så høy som 98% eller mer, under de samme forholdene er det 20% energibesparende enn naturgass, noe som sparer produksjonskostnader betydelig.

7. Nøyaktig temperaturkontroll: spolen i seg selv genererer ikke varme, den termiske motstanden er liten, den termiske treghet er lav, temperaturen på de indre og ytre veggene av tønnen er konsistente, temperaturkontrollen er sanntid og nøyaktig, oljetemperaturkontrollevnen er betydelig forbedret, og produksjonseffektiviteten er høy.

8.Forbedre miljøet: elektromagnetisk oppvarmingsutstyr vedtar intern oppvarmingsmetode, varmen samles inne i varmelegemet, og den eksterne varmen spres ikke. Adopter ren energi og eliminer utslipp av skadelige stoffer som karbondioksid.Skap en miljøvennlig, trygt og komfortabelt produksjonsmiljø for produksjonspersonell i frontlinjen.

9. Levetid: elektromagnetisk, høytemperaturbestandig ledning i industrikvalitet, brukt i mer enn 15 år.

10. Stille lyd: Frekvensen til den termiske strømforsyningen er 20 000 HZ, som overstiger den normale lyttefrekvensen til menneskekroppen, som ikke bare forbedrer den termiske effektiviteten, men også er stillegående og miljøvennlig.

11.Vedlikehold: Elektromagnetisk induksjonsoppvarming. Når du arbeider, er kjernekomponenten i oppvarming et fast magnetfelt. Etter at vannet har passert gjennom, magnetiseres det og vannets struktur magnetiseres. Systemet er vedlikeholdsfritt.

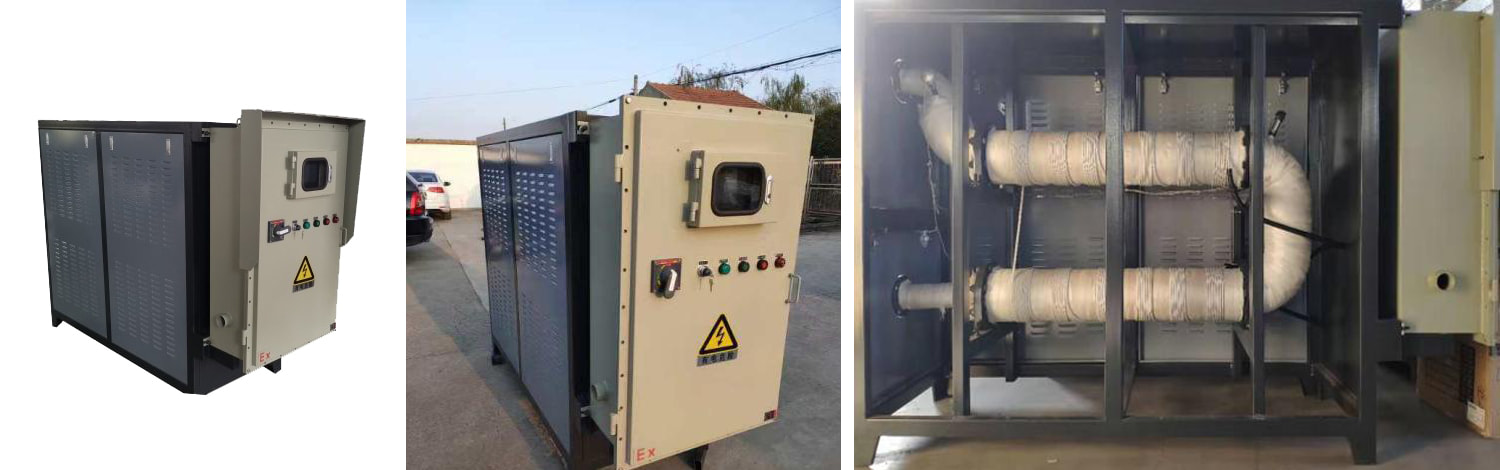

Eksplosjonssikker elektromagnetisk varmeapparatytelse

1. Hovedstrukturen er laget av stål med sterk bæreevne;

2. Varme overføres innover, med høy termisk effektivitet;

3. Innløp og utløp oljetemperaturmåler display, lett å overvåke;

4. Varmeeffekten byttes fritt for å opprettholde en konstant temperatur;

5. Omgivelsestemperaturen er innenfor 100 ℃, fritt justerbar;

6. Sammendragsvisning av trafikkdata, intelligent styring;

7. Trykkvisningsfunksjonen er fullført, som er enkel å overvåke;

8. Kontrollboksen er forseglet og trygg, brannsikker og eksplosjonssikker;

9.Automatisk alarm for temperaturdeteksjon, god sikkerhet.

Ulemper med elektromagnetisk oppvarming:

1. Kostnaden er høyere. Sammenlignet med tradisjonelle oppvarmingsmetoder er elektromagnetisk oppvarmingsutstyr dyrere;

2. Det er begrensninger for materialene som kan varmes opp. Elektromagnetisk oppvarming er kun for ledende materialer, og isolasjonsmaterialer kan ikke varmes opp direkte;

3. Sammenlignet med motstandsoppvarming er strukturen mer kompleks og krever mer faglig kunnskap.

Fordeler med motstandsoppvarming:

1. Enkel struktur, lav pris og høy popularitet.

2. Mye brukt. Motstandsoppvarming er mye brukt i industriell produksjon, hjemmehygiene og vitenskapelig forskning;

3. Enkel å kontrollere. Nøyaktig oppvarmingskontroll kan oppnås ved å justere strøm og spenning, som er enkel å betjene;

4. Høy oppvarmingstemperatur. Resistiv oppvarming kan gi svært høye temperaturer og kan brukes i en rekke miljøer;

5. Varmeeffekten er stabil. Motstandsoppvarming kan holde temperaturen stabilt under oppvarmingsprosessen og er mer i tråd med tradisjonelle oppvarmingsmetoder.

Ulemper med motstandsoppvarming:

1. Høyt energiforbruk. Resistiv oppvarming gir typisk mer varmetap og er derfor mer energikrevende;

2. Oppvarmingshastigheten er lav. Resistiv oppvarming tar relativt lang tid å nå ønsket temperatur;

3. Sikkerhetsfarer. Fordi motstandsoppvarming krever elektrisk oppvarming, kan kretslekkasje eller elektrisk feil forårsake sikkerhetsrisiko;

4. Å møte materielle begrensninger. Noen materialer, som keramikk, glass, etc., er vanskelig å gjennomføre motstandsoppvarming på grunn av deres ikke-ledende egenskaper.

Elementene for å velge elektromagnetiske varmeovner inkluderer:

1. Energieffektivitet og oppvarmingshastighet: I applikasjoner som etterstreber høy energieffektivitet og rask oppvarming, kan elektromagnetiske varmeovner ha flere fordeler.

2. Temperaturkontrollkrav: I anledninger som krever mer presis temperaturkontroll, kan temperaturjusteringsfleksibiliteten til elektromagnetisk oppvarming være mer egnet.

3. Sikkerhetshensyn: Karakteristikken av ingen åpen flamme og eksplosjonsfare er en viktig faktor i enkelte miljøer med høyere sikkerhetskrav.

4. Bruksfelt og materialbegrensninger: Bedømme om elektromagnetisk oppvarming er anvendelig i henhold til materialet til objektet som varmes opp, for eksempel om det er ledende.

5. Kostnadsfaktorer: Selv om prisen på den elektromagnetiske varmeren er høyere, kan den fortsatt være attraktiv når man vurderer energieffektiviteten og de langsiktige kostnadene.

6. Varmeeffektstabilitet: For applikasjoner med høyere krav til temperaturstabilitet under oppvarmingsprosessen er det nødvendig å veie ytelsen til forskjellige varmeovner.

7. Spesifikke industribehov: For eksempel i noen industriområder er det spesifikke krav til høytemperatur varmeoverføringsolje, og det kan ha en tendens til å velge elektromagnetiske varmeovner.

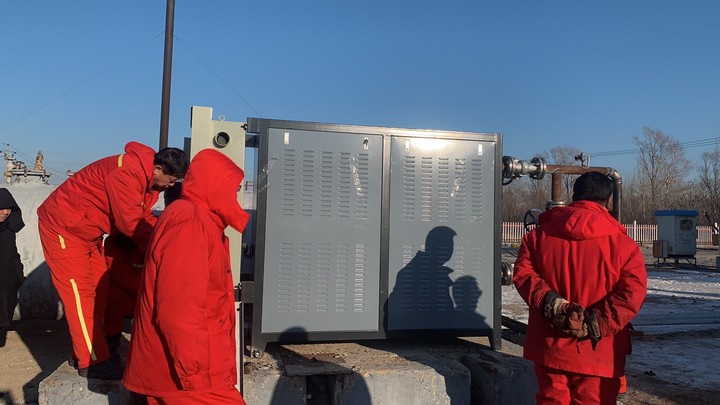

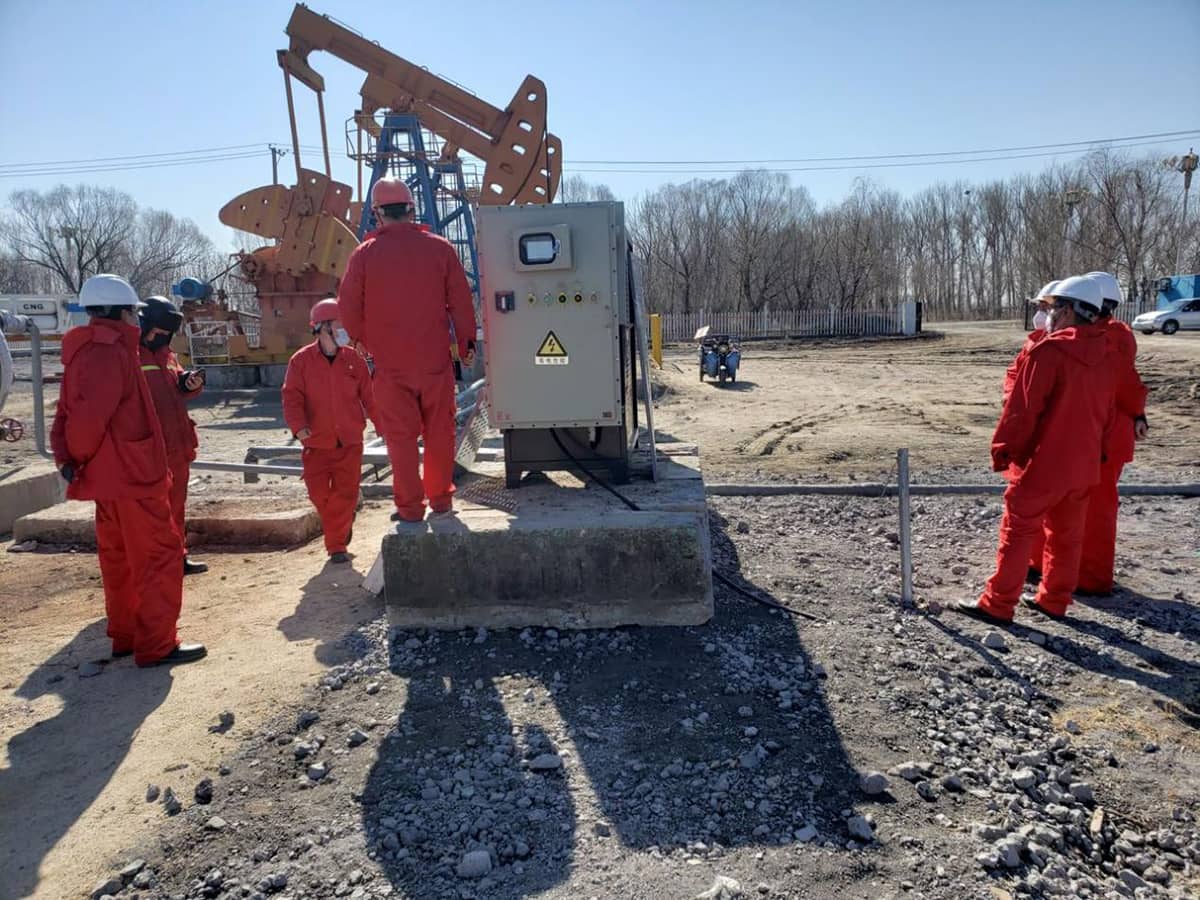

Analyse av oljefeltsøknader

Forbrenning og oppvarming av naturgass brukes vanligvis til råolje i Kinas oljefelt. Under oppvarmingsprosessen til denne metoden er utstyret stort i størrelse, og skadelige stoffer som nitrogendioksid produseres under forbrenningsprosessen. Det er sekundær forurensning, naturgass er brannfarlig og eksplosiv, og sikkerhetsproduksjonsulykker er tilbøyelige til å skje. Oppvarmingsprosessen er kompleks, og den sekundære ledningen av varme må utføres gjennom det vandige mediet, og varmetapet er stort. Det store området av oljefeltet har tette vannkilder, og vannet i de kalde områdene i nord er lett å fryse, noe som begrenser bruken av naturgass som oppvarmingsmetode. Oppvarming av naturgass krever manuelt vedlikehold, noe som øker arbeidskostnadene. Utstyret med elektromagnetisk oppvarmingsmetode er lite i størrelse, ingen skadelige stoffer som nitrogendioksid vil bli produsert under oppvarmingsprosessen, det er ingen sekundær forurensning, ingen farlig gods som brannfarlig og eksplosiv, og sikkerhetsytelsen er pålitelig. ikke lett å ha sikkerhetsproduksjonsulykker. Oppvarmingsprosessen er direkte, og det er ikke behov for sekundær varmeledning gjennom vann. Modusen for direkte oppvarming av råolje med elektromagnetisk utstyr brukes, og det er ingen varmeoverføringstap.Den elektromagnetiske oppvarmingsmodusen krever ikke manuelt vedlikehold, noe som sparer arbeidskostnader.Derfor er den elektromagnetiske oppvarmingsmodusen mer egnet for oppvarming av råolje i kinesiske oljefelt.

For tungolje og høykondensatolje utvunnet fra Liaohe Oilfield er oljeutvinningskapasiteten til hver maskin 30 t/dag, oljeutløpsbrønnhodetemperaturen er 10 ℃, og oljeutløpstemperaturen er omtrent 40 ℃ etter oppvarming. Temperaturforskjellen beregnes i henhold til 30 ℃, og designtrykket er 2,5 MPa. Minimumstemperaturen om vinteren er -35 ℃, og gjennomsnittstemperaturen gjennom året er 8-9 ℃. Med tanke på den faktiske situasjonen til Liaohe Oilfield , anbefaler vi å fremme bruken av elektromagnetisk oppvarmingsmodus.

Miljøtilpasningsevne

1. Temperatur: -20℃~60℃；

2. Fuktighet: ≤95 %

3. Driftsfrekvensen er mellom 14-28kHz, og mellom 15-22kHz anbefales.

Grunnleggende ytelsesoversikt

1. Spenning og effektegenskaper: 300V-450 konstant utgangseffekt;

2. Termisk effektivitet≥90%;

3. IGBT overopphetingsbeskyttelsestemperatur: 95±5 ℃, IGBT overstrømbeskyttelsesfunksjon, fasetapbeskyttelsesfunksjon;

4. Arbeidsfrekvens: 14-28kHz;

5. Bruke en resonanskretstopologi i full broserie, drevet av en høyytelses IGBT-driverbrikke og en høyeffektiv resonansdriftsmodus;

6. Den har en mykstart oppvarming/stoppmodus, som er trygg og pålitelig og har lang levetid ved hyppig oppstart.；

7. Med varmespiral kortslutningsbeskyttelsesfunksjon;

8. Den har en temperaturdeteksjonsport med en nøyaktighet på 10 sifre, og deteksjonstemperaturområdet er 0-150 ℃; den kan settes til en myk bryter for å kontrollere start og stopp.；

9.Med flere spoler overlagret med en effekt på mer enn 999KW, fungerer den uten å forstyrre hverandre.；

10.Kan kobles til maskinen for å fungere; flere bevegelser fungerer sammen uten å forstyrre hverandre;

11. Ved hjelp av unik teknologi er kretsen nøyaktig kontrollert for å fungere effektivt i den svake induktanssonen, og bevegelsen kan fungere ved mer enn 500 grader for å opprettholde en konstant effekt.；

12. Gjennomsnittlig problemfri tid er mer enn 10 000 timer;

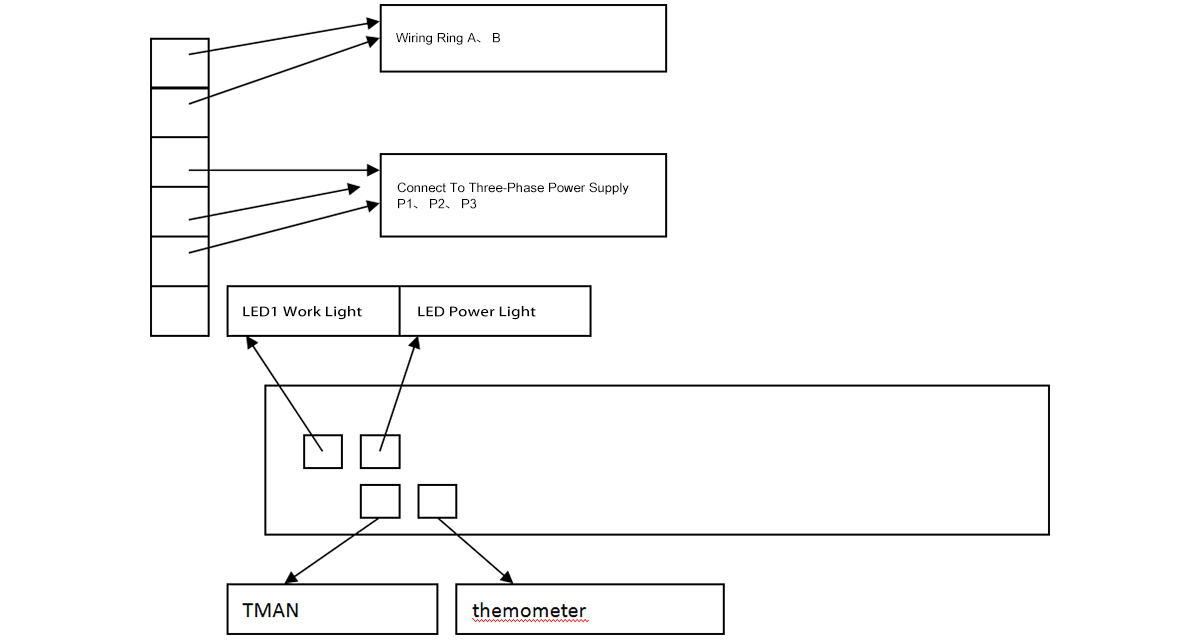

Systemledningsbeskrivelse og skjematisk diagram

Søknad

1. Kull-til-elektrisitetsindustrien har vært mye brukt, for eksempel bomullstørking, jujube-tørking, mais-tørking, korntørking, etc.

2. Plast- og gummiindustri, som filmblåsemaskiner, trådtrekkemaskiner, sprøytestøpemaskiner, granulatorer, gummiekstruder, vulkaniseringsmaskin, kabelproduksjonsekstruder, etc. for plast.

3. Den farmasøytiske og kjemiske industrien, for eksempel: spesielle infusjonsposer for medisin, produksjonslinjer for plastutstyr, rørledninger for væskevarme i kjemisk industri, etc.

4. Energi- og næringsmiddelindustri, slik som oppvarming av råoljerørledninger; matmaskiner, som superlastfly og annet utstyr som krever elektrisk oppvarming.

5. Høyeffekts kommersiell induksjonskomfyrbevegelse.

6. Byggematerialindustri, for eksempel: gassrørproduksjonslinje, plastrørproduksjonslinje, PE plast hardt flatt netting, geoteknisk nettingenhet, automatisk hulformingsmaskin, PE honeycomb panel produksjonslinje, enkelt- og dobbelvegget korrugert rørekstruderingslinje, kompositt luftpute filmenhet, PVC hardt rør, kjernelag skumrør produksjonslinje, PP ekstrudert transparent ark produksjonslinje, ekstrudert polystyren skum rør, PE strekkfilm enhet.

7. Tørking og oppvarming i trykkeriutstyr.

Pleie av elektromagnetisk varmeapparat

Når det gjelder levetiden til elektromagnetiske varmeovner, har alles oppmerksomhet gradvis blitt rettet mot dem. Levetiden til elektromagnetiske varmekontrollere varierer generelt fra tre til fem år, men levetiden er sterkt knyttet til flere faktorer.

1. Om produktet er riktig installert. Tykkelsen på den termiske isolasjonsbomullen som kreves for hver elektromagnetisk varmeovn og elektromagnetisk varmering, tykkelsen og lengden på viklingen, induktansverdien og inngangsstrømverdien er alle forskjellige, og må være i samsvar med produsentens installasjonsinstruksjoner fra fabrikken som standard.Og avstanden mellom spolegruppene mellom hvert elektromagnetisk varmekontrollkort er mer enn 10 cm er også veldig viktig, fordi å komme for nærme vil påvirke hverandre.Bare når den elektromagnetiske varmeren er installert innenfor det normale parameterområdet, kan den langsiktige stabile driften garanteres.

2. Verkstedets miljø inkluderer støv, støv og fuktighet. Generelt sett, jo større støv, jo mer ugunstig er det for hovedkortet for elektromagnetisk varmekontroll. Hvis støvet er relativt stort, må viften på den elektromagnetiske varmeren rengjøres regelmessig. Den luftkjølte elektromagnetiske varmeren avleder hovedsakelig varme, og innendørsventilasjonen er bedre for å unngå at viften sitter fast og hovedkortet ikke kan spre varmen, noe som får komponentene til å overopphetes og brenne ut.

3. Graden av kjærlighet til produktet. For brukere med relativt mye støv og støv på verkstedet, bør de regelmessig børste viften på den elektromagnetiske varmeren med en børste, og støvet på den elektromagnetiske varmespolen. For spolen er det ikke behov for tunge gjenstander for å holde den nede eller kutte den. Ikke sprut ofte vann på spolen eller den elektromagnetiske induksjonsvarmeren. For ikke å snakke om å utsette den elektromagnetiske varmeren for et friluftsmiljø, for hvis utemiljøet møter en regnværsdag, vil det definitivt bli vått, og det vil føre til skade hvis den slås på uten å tørke ut. Eller i friluftsmiljø er det mer regn og dugg om morgenen, noe som gjør at kretskortet blir vått. Å slå på uten å tørke vil også føre til at kretsen på innsiden kortsluttes.

Installasjonsveiledning

1. Høystrøm inngangs- og utgangsforbindelsesledninger bør festes tett for å sikre god kontakt og forhindre at skjøtene varmes opp.

2. Chassiset må være godt jordet for å forhindre statisk elektrisitet og lynnedslag;

3. For å koble til det eksterne kontrollgrensesnittet, vær oppmerksom på polariteten, og tilkoblingslinjen bør ikke vikles med høystrømslinjen for å unngå interferens.；

Grunnleggende arbeidsparametere

Arbeidsspenningsområde: 320VAC–420VAC

Frekvensområde: 4kHz ~40kHz (normal full-power driftsfrekvens er 13 kHz til 22kHz)

Spoleinduktansbestemmelse:

Induktansen til spolen kan vikles med referanse til parameterne gitt i tabellen nedenfor. Induktansforskjellen er for stor eller diameteren er ikke hensiktsmessig, noe som vil få varmeren til å fungere unormalt.Avhengig av formålet vil parameterne være litt forskjellige.I tillegg, når flere maskiner jobber sammen, skilles spolene til forskjellige maskiner med mer enn 20 cm for å unngå gjensidig forstyrrelse.

Vikling av spoler

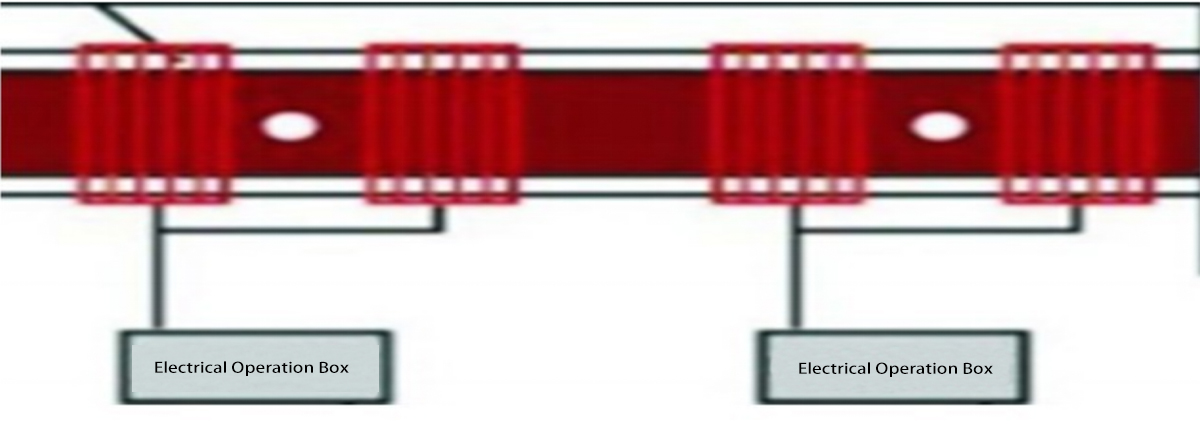

Viklemetoden til spolen er litt forskjellig i henhold til hver brukssituasjon og forskjellen i kraft. I de fleste tilfeller er viklingsmetoden vist i figuren nedenfor: Før vikling, pakk inn ca. 25 mm tykk varmeisolerende bomull, og la det være 10 til 20 cm intervaller for hver seksjon. Pakk deretter den neste delen. Temperaturmålesonden til termostaten kan festes i intervallområdet.
