Utforsk en verden av flenser

På industriområdet er flenser et viktig element i forbindelse med rør og utstyr, og i flensverdenen er GB, JB, HG tre standarder retningslinjer som ikke kan ignoreres. Samtidig gir forskjellige typer flenser, som flatsveisede flenser, flatsveisede nakkeflenser, muffesveisede flenser, nakkesveisede flenser og flensdeksler, et rikt valg for ingeniørarbeid. Sinton vil fordype seg i disse standardene og typene, så vel som deres tilsvarende kodenavn, for å avsløre den fargerike verdenen av flenser for deg.

La oss først se på de tre hovedstandardene GB, JB og HG. GB er den nasjonale standarden, JB er departementet for maskinstandard, HG er departementet for kjemisk industri. Disse tre standardene betjener forskjellige felt, og sikrer at flenser er mye brukt i alle samfunnslag. GB-standarden har blitt anerkjent i ingeniørprosjekter med sin nasjonale myndighet, JB-standarden fokuserer mer på maskinteknikk, og HG-standarden spiller en viktig rolle i den kjemiske industrien. Å forstå disse standardene hjelper ingeniører med å ta informerte valg basert på spesifikke behov.

La oss deretter fokusere på typen flens. Flatsveiset flens, nakkesveiset flens, muffesveiset flens, nakkesveiset flens og flensdeksel, hver type har sine egne unike egenskaper og bruksscenarier.

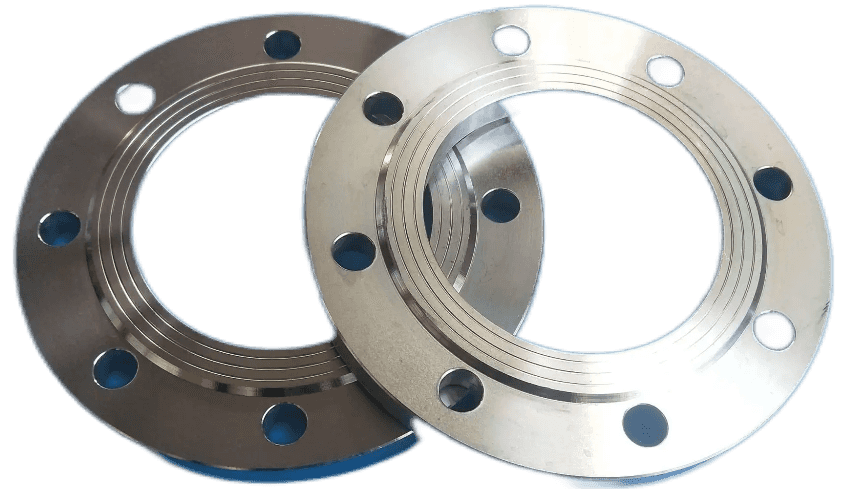

Flatsveiset flens: flatsveiset flens er også kjent som rundsveiset flens, tilkoblingen av den flatsveisede flensen og røret er å sette røret inn i det indre hullet i flensen til riktig posisjon, og deretter rundsveis, fordelen er at sveiseenheten er lettere å justere og prisen er billig, så den er mye brukt. I følge den interne trykkberegningen er styrken til den flatsveisede flensen omtrent to tredjedeler av den relative sveiseflensen, og utmattingslevetiden er omtrent en tredjedel av den buttsveisede flensen. Derfor er den flatsveisede flensen kun egnet for rørledningssystemet der trykknivået er relativt lavt og trykksvingningene, vibrasjonene og støtet ikke er alvorlige. (Fordeler: egnet for generell ingeniørfag, enkel installasjon, lav pris);

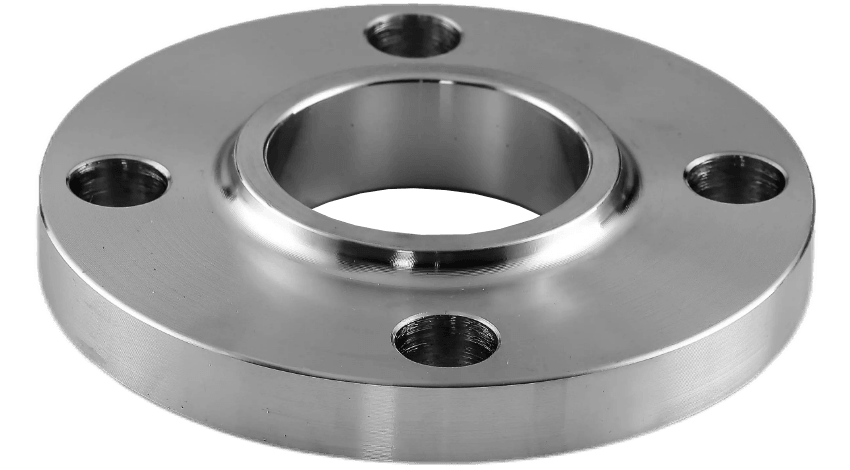

Hals flatsveiset flens: Hals flatsveiset flens er den samme som flatsveiset plateflens, og stålrøret, rørfittings osv. settes inn i flensen gjennom kilsveisen og utstyret eller rørforbindelsesflensen. Flatsveiset flens med hals er også en flatsveiset flens, fordi den er kort hals, og forbedrer dermed styrken til flensen og forbedrer lagerkraften til flensen. Så den kan brukes til produsenter av rørledningsutstyr med høyere trykk. (Fordeler: god stivhet og tetning, ofte brukt i miljøer med høy temperatur og høyt trykk);

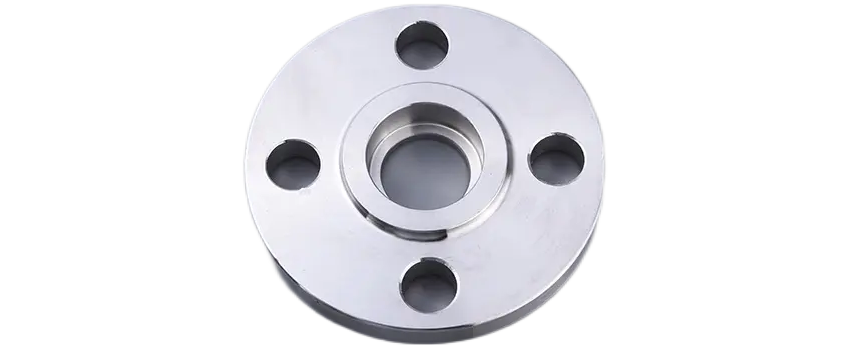

Muffesveiseflens: Muffesveiseflensen er en flens med den ene enden og den andre enden av røret sveiset med bolter. Den brukes ofte i rørledninger med PN≤10.0Mpa og DN≤40. (Fordeler: enkel å installere, egnet for lavtrykkssystem, er en av de vanlige flenstypene);

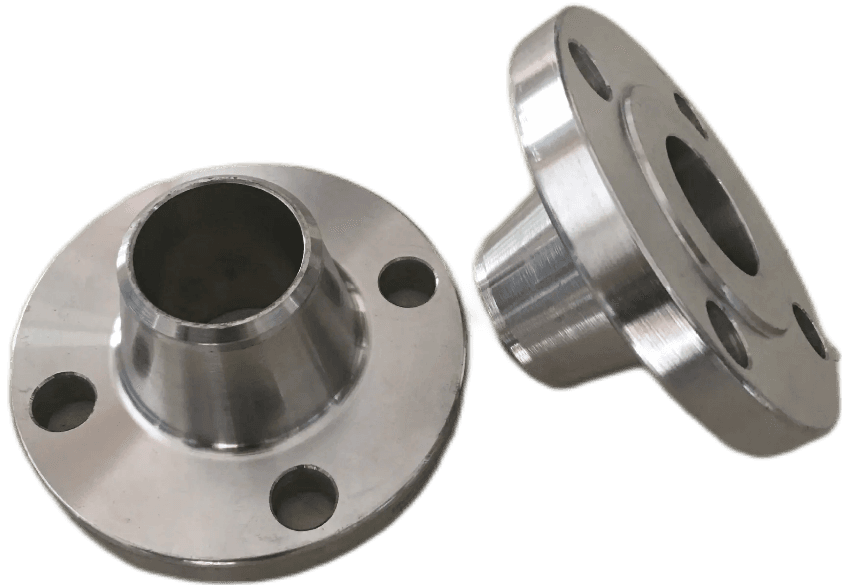

Halssveiset flens: nakkesveiset flens er også kjent som høyhalsflens, det er forskjellig fra andre flenser ved at det er en lang og skrånende høy hals fra flensen og rørsveising til flensen, veggtykkelsen til denne delen av høy hals går gradvis over til veggtykkelsen langs høyderetningen, og forbedrer spenningsdiskontinuiteten, og øker dermed styrken til flensen. Halsstøtsveiseflens brukes hovedsakelig under tøffe arbeidsforhold, for eksempel termisk ekspansjon av rør eller andre belastninger for å gjøre flensen utsatt for større belastning, eller gjentatte spenningsendringer; Trykk, temperatur svinger mye rørledning og høy temperatur, høytrykk og lav temperatur rørledning under null. (Fordeler: egnet for høye temperaturer og høytrykksforhold, med god korrosjonsbestandighet);

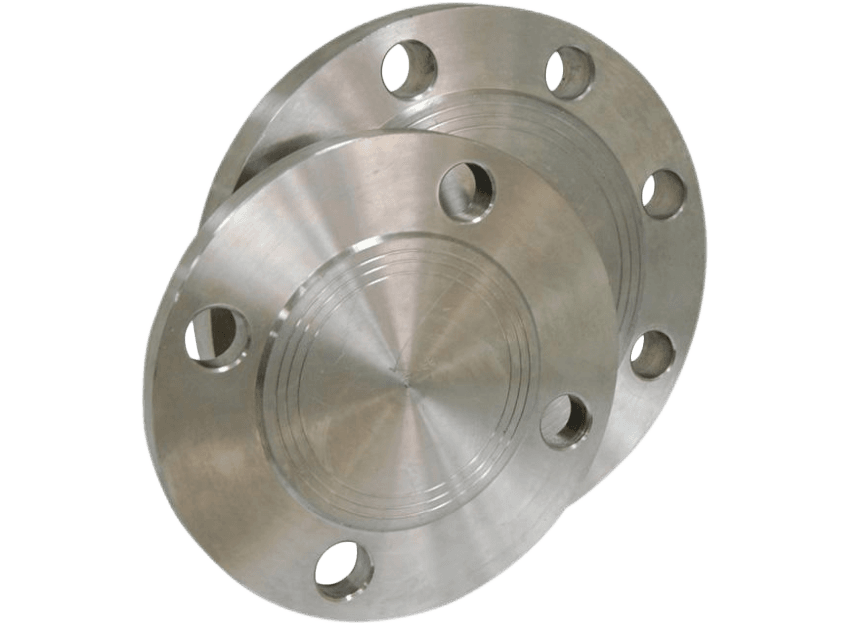

Flensdeksel: Flensdeksel kalles også blindflens, blindplate. Det er en flens uten hull i midten for tetting av rørpluggen. Funksjonen er den samme som det sveisede hodet og wirehetten, men blindflensen og hetten kan fjernes når som helst, og det sveisede hodet er det ikke. Praktisk bruk i varmeindustrien for å gjøre sveising varmerør eller varmevekslingsutstyr sveising varmevekslerrør er mer brukt. (Fordel: Brukes til å lukke flensforbindelsen, for å beskytte rørledningen og utstyret mot det ytre miljø).

Hver type flens har sitt tilsvarende kodenavn, som er det vanlige språket for ingeniører. Kjennskap til disse kodene gir raskere og mer nøyaktig valg av passende flens. For eksempel har flenskoden under GB-standarden, flenskoden under JB-standarden og flenskoden under HG-standarden, alle sine egne egenskaper, noe som gjenspeiler deres gode ytelse på sine respektive felt.

I flensverdenen gir GB, JB, HG tre standarder et solid fundament for konstruksjon, og forskjellige typer flenser gir et bredt spekter av alternativer for ingeniører. Med en dyp forståelse av disse standardene og typene kan ingeniører være mer fleksible når det gjelder å håndtere tekniske utfordringer og sikre sikker og pålitelig drift av rørledninger og utstyr. Flenser forbinder alle deler av den industrielle verden og blir en uunnværlig del av prosjektet.
